Abschalelement für Arbeitsfugen

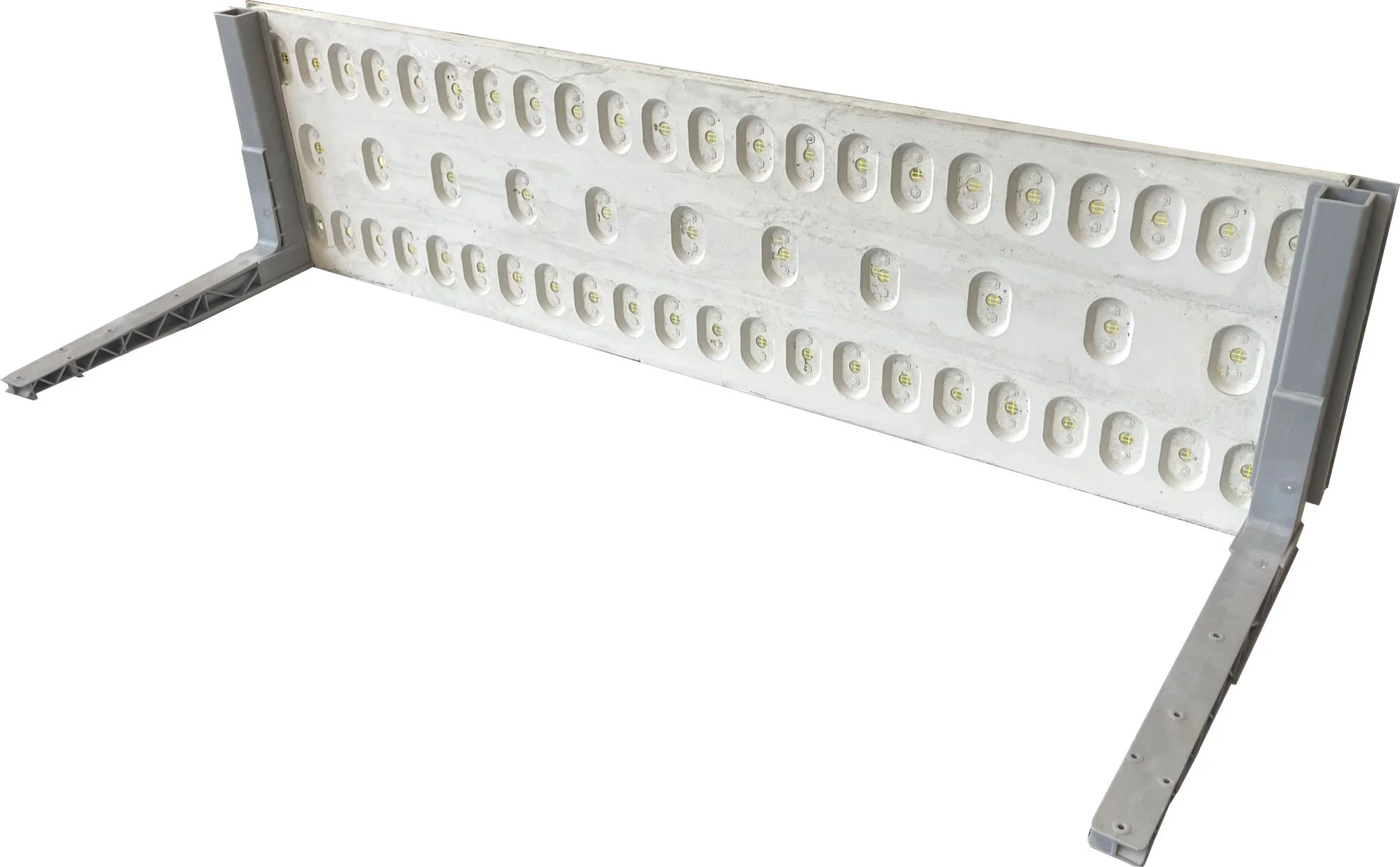

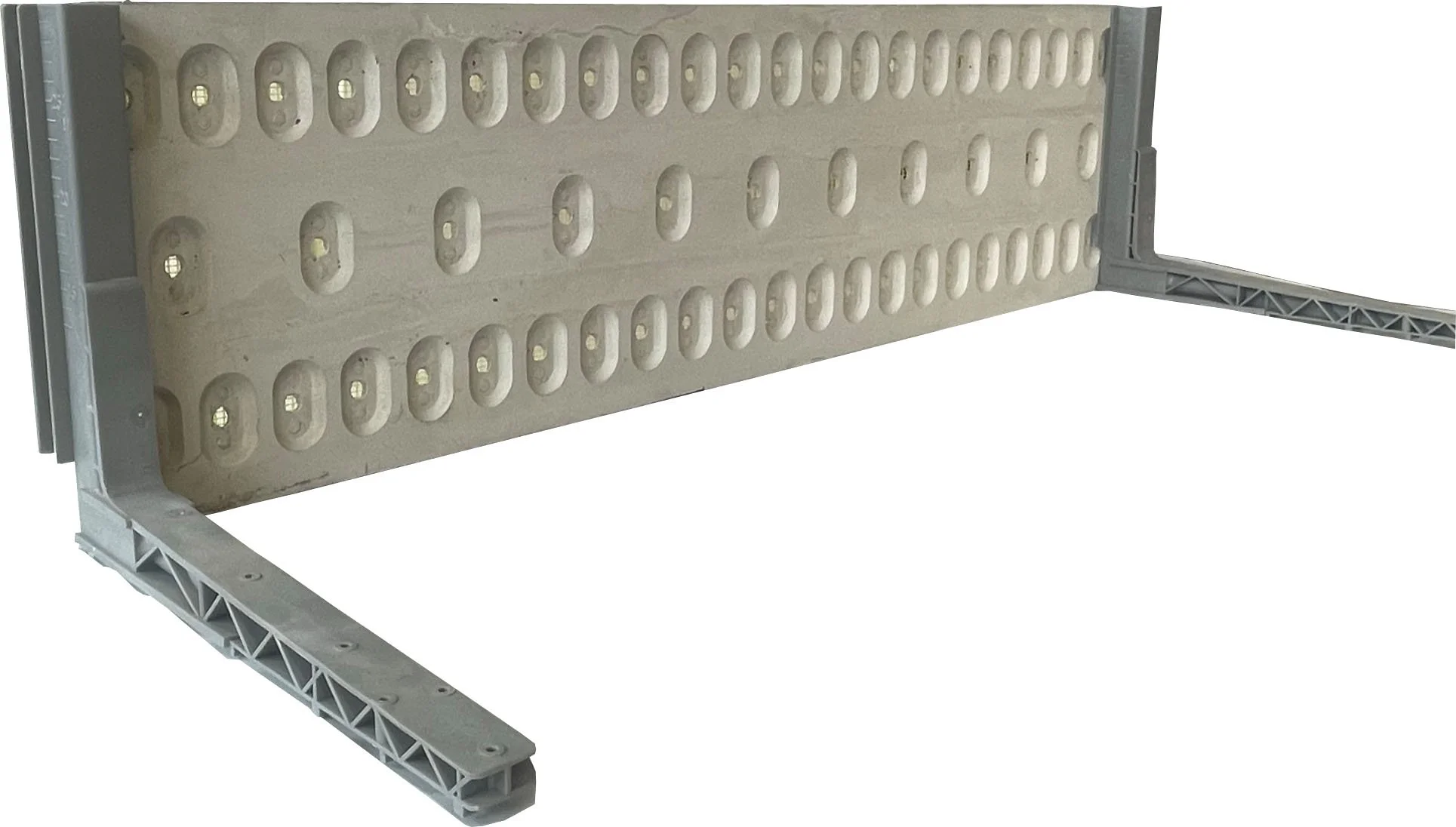

Zembord

Betonbrett mit einer Materialstärke von 2 cm in Standardhöhen von 18-50 cm. Die ZEMBORD Betonbretter können mittels Stahlblech H-Profilen beliebig aufgestockt werden. Sonderlösungen >50cm auf Anfrage.

Die Verzahnung entspricht den Forderungen EC 2 für verzahnte Fugen. Betonüberdeckungen von 20-50 mm können mit Betonstahl Ø 6-28 mm geplant werden. Stabdurchdringungen sind im  5 cm Raster möglich.

Überzeugende Vorteile:

  • einfache und leichte Montage auf der Baustelle.

  • Schubverzahnung der Arbeitsfuge

  • kein Ausschalen, kein Ausbluten bei den Anschlusstaschen.

  • Stossverbindungen für Stabbewehrung

  • Für Wände, Bodenplatten und Decken

  • handliche Elementlängen von 1.1m. Diese können auf Nachfrage individuell gekürzt werden.






Serie Zembord für Kranfundamente

Betonbrett mit einer Materialstärke von 2 cm in einer Standardhöhe von 20 cm. Auch zum Aufstocken auf das Zembord.

zusätzliche Vorteile:

  • Für Betonstahl Ø 6-40 mm.

  • Stabdurchdringungen sind im 2 cm Raster möglich.

Serie WD-P

Zembord WD-P

Das Abschalelement für wasserdichte Arbeitsfugen mit Bewehrungsdurchdringung in Kombination mit einem Fugenblech.

Ermöglicht das Abschalen von wasserdichten Arbeitsfugen in Rekordzeit.

Kann bei sämtlichen Arbeitsfugen horizontal oder vertikal eingesetzt werden.

Kompakte Bauform ermöglicht hohe Stückzahlen pro Palette. Die flach angeschweissten Blech Gabeln werden beim Einbau auf der Baustelle einfach aufgeklappt.



Serie WD-F

Zembord WD- Fugenband

Das Abschalement für wasserdichte Arbeitsfugen mit Bewehrungsdurchdringung in Kombination mit Fugenbändern.

Ermöglicht das Abschalen von wasserdichten Arbeitsfugen in Rekordzeit.

Kann bei sämtlichen Arbeitsfugen horizontal oder vertikal eingesetzt werden.

Kompakte Bauform ermöglicht hohe Stückzahlen pro Palette. Die flach angeschweissten Blech Gabeln werden beim Einbau auf der Baustelle einfach aufgeklappt.



Serie WD-I

Zembord WD-I mit integrierter mittiger Trennung zur Aufnahme von Injektionsschläuchen

Ermöglicht das Abschalen von wasserdichten Arbeitsfugen in Rekordzeit.

Kann bei sämtlichen Arbeitsfugen horizontal oder vertikal eingesetzt werden.



Zembord Aussparung

ZEMBORD Aussparungsbox

bestehend aus:

  • 4 ZEMORD-Elementen, auf Nachfrage kann die Innenseite auch glatt ausgeführt werden.

  • 4 ZEMBORD Eckverbinder mit Nägel

  • mehrteiliger Holzdeckel mit PE Abdichtungsband

  • Zugband für den Holzdeckel.

ZEMBORD Aussparungsbox – einfacher Montageverlauf

1. Anzeichnen der Aussparungsposition auf der Schalung

2. Ausrichten der Aussparungsbox und befestigen dieser mittels den bereits vorgesteckten Nägel der ZEMBORD Eckverbinder


SUVA Freigegebenes Produkt
